Синхронизация и тайминг в виртуальном производстве

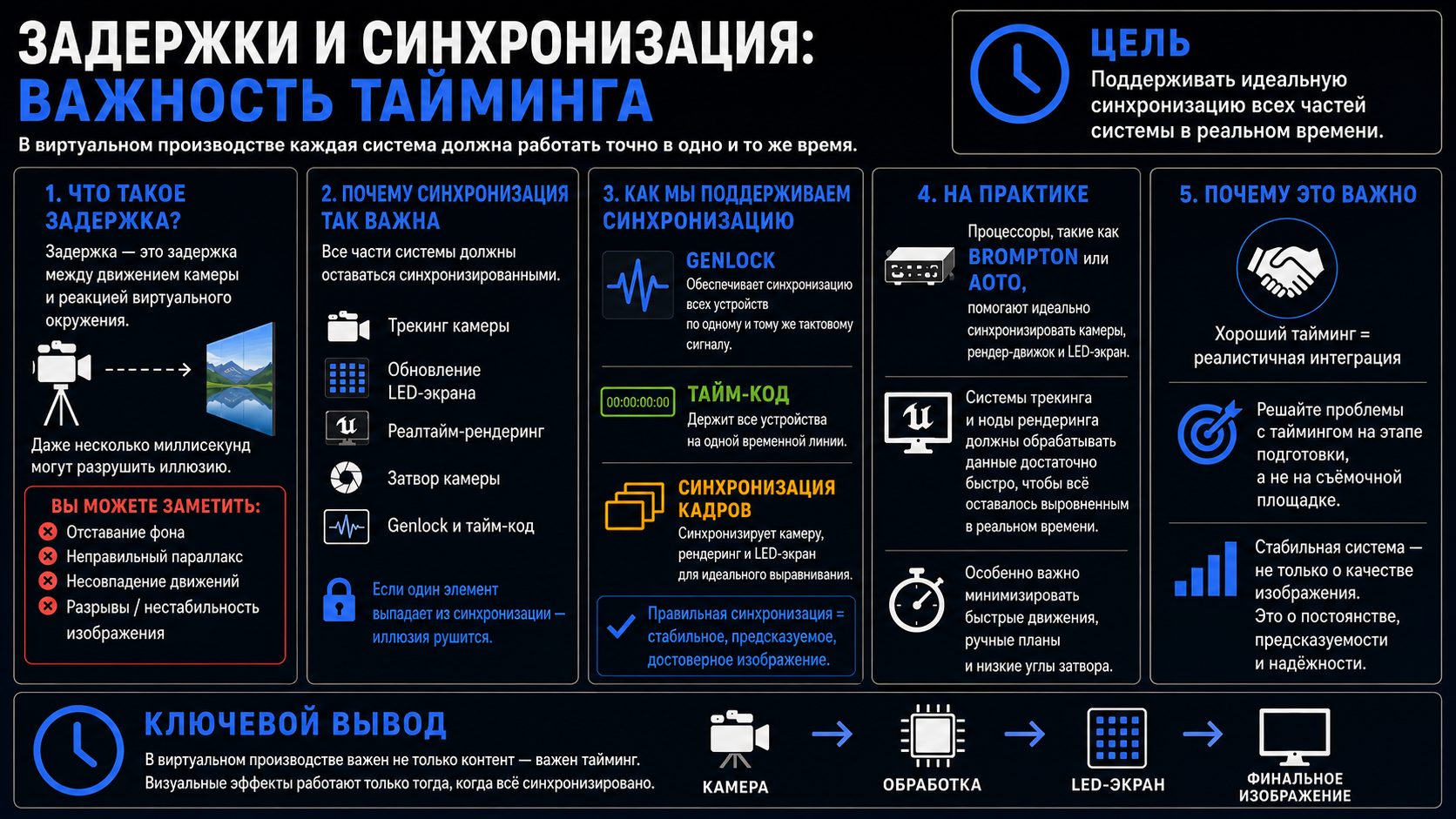

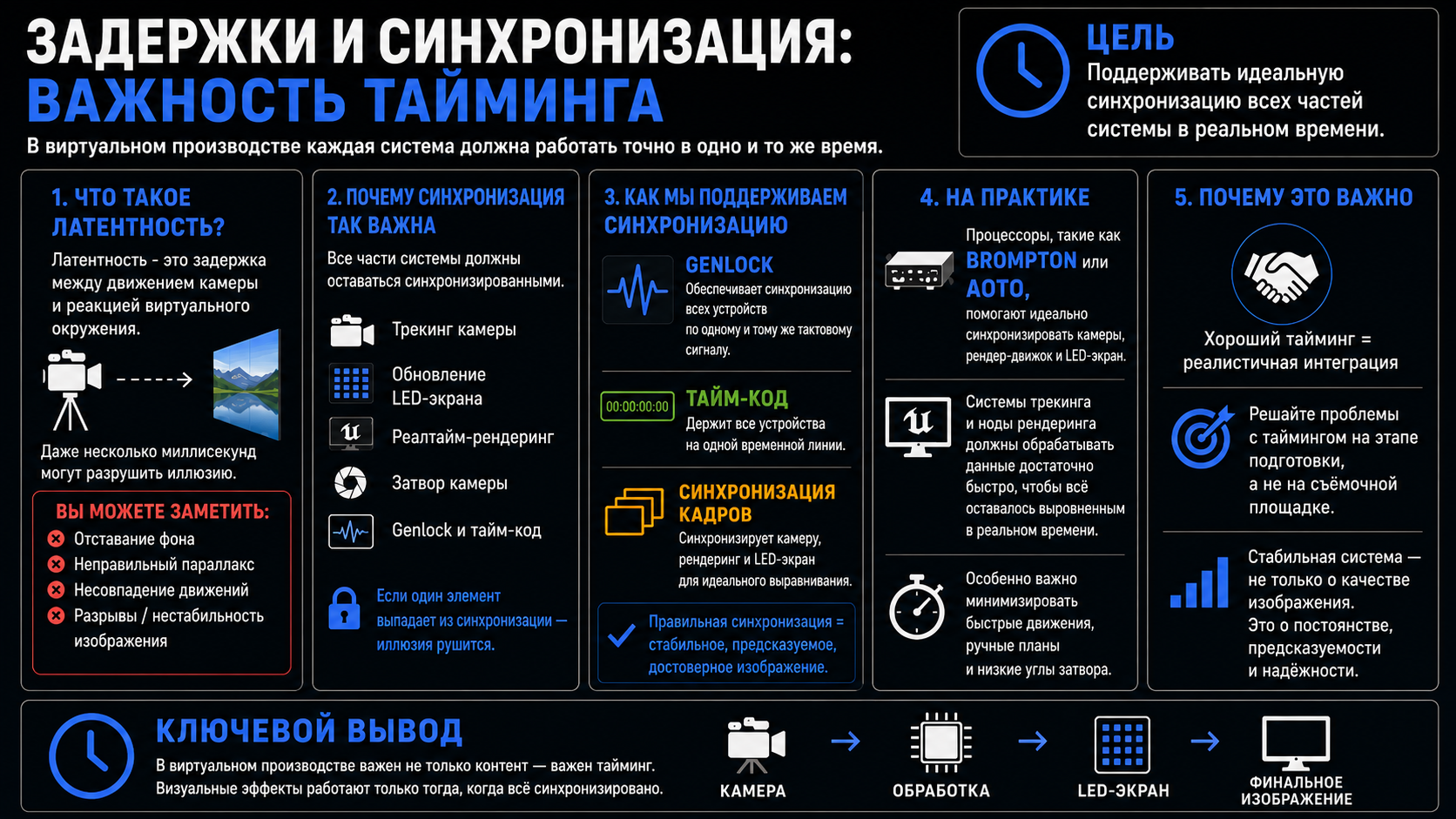

Почему синхронизация и низкая задержка так важны ?
Виртуальный продакшн (Virtual Production или VP) основан на съемке физических объектов (актеров и реквизита) на фоне LED экранов, которые в реальном времени отображают трехмерное цифровое пространство. Финальный контент формируется сразу в видоискателе оператора - технология In-Camera Visual Effects (ICVFX). В отличие от хромакея, пост-обработка сведена к минимуму.
Латентность - это задержка между физическим движением камеры и изменением виртуального окружения на светодиодных дисплеях, вызванным этим движением.
Виртуальная студия - это комплекс взаимозависимых систем: съемочное оборудование, рендеринг, трекинг, LED экраны. Все эти элементы должны работать согласованно - как единый организм. Малейшая задержка в обработке и передаче данных или рассинхронизация приводят к возникновению визуальных дефектов и нарушают производственный процесс.
Зритель увидит неестественность картинки даже при нескольких миллисекундах задержки:
• Отставание фона от перемещений камеры.
• Некорректный параллакс, который нарушает реалистичность.
• Несоответствие движения физических и виртуальных объектов.
• Нестабильность, разрывы и сдвиги изображения.
Поэтому, синхронизация и снижение латентности аппаратно-программной части являются критическими факторами эффективной работы виртуальной студии.
Какие системы должны работать согласованно
Виртуальный продакшн одновременно задействует пять основных элементов:
1. Трекинг - комплекс захвата позиционирования камеры в пространстве.
2. Светодиодные объемы - средства отображения трехмерного цифрового фона
3. Рендеринг - движок обработки изображения в реальном времени
4. Затвор камеры - определяет момент и параметры фиксации кадра
5. Genlock и Timecode - опорные сигналы, которые синхронизируют все компоненты студии
Если хотя бы один элемент выбивается из общего ритма цепочка виртуального производства ломается.
Как работает синхронизация
• Genlock - это технология, которая заставляет все устройства XR и VP студии работать по единому опорному сигналу. Рендер-сервер, процессор LED экрана и камера начинают кадр одновременно. Без Genlock каждая система использует свои алгоритмы - рассинхрон, разрывы и сдвиги неизбежны.
• Timecode - стандартизированный временной код, который согласует все устройства на съемочной площадке по единой шкале и гарантирует, что каждый кадр виртуальной графики совпадет с реальным.
Таймкод отвечает за то, когда был снят кадр, а Genlock за то, как он фиксируется, обновляя камеру и LED экран одновременно.
• Frame Synchronization - покадровая синхронизация между рендер-нодами, процессором LED экрана и камерой. Обеспечивает точное совпадение каждого нового обработанного кадра с моментом открытия затвора.
Роль видеопроцессоров: Brompton, AOTO, Megapixel
Отраслевым стандартом для управления светодиодными дисплеями в VP и XR студиях являются системы Brompton, AOTO и Megapixel. Их задача - поддерживать точную синхронизацию между рендер-движком, съемочным оборудованием и LED экранами на аппаратном уровне.
Ультра-низкая латентность - это главное отличие профессиональных студийных LED процессоров Brompton, AOTO и Megapixel. При использовании таких устройств, прохождение сигнала от источника до приемных карт светодиодной панели занимает миллисекунды.
Рендеринг и скорость обработки данных.
• Системы трекинга (например, Vicon или OptiTrack) должны передавать данные о положении камеры движку, который пересчитывает перспективу виртуального окружения и отправляет новый кадр на экран, с задержкой не более 5–10 мс. Это должно происходить быстрее, чем камера успевает зафиксировать экспозицию, иначе корректный фон не будет создан.
• Рендер-серверы должны обрабатывать данные с минимальной латентностью и обеспечивать стабильные 60 или 120 FPS в режиме реального времени. Любая задержка превращается в отставание цифрового окружения. Чем выше разрешение светодиодных видеостен и сложность сцен, тем большие вычислительных мощностей для рендеринга необходимо.
Режимы съемки
Проблемы визуализации усиливаются при быстрых движениях камеры, съёмке с рук или с низким углом затвора. Поэтому, необходимо минимизировать данные действия при работе с LED экранами.
Почему проблемы лучше решать на этапе подготовки
Время съемки стоит очень дорого. Отладка оборудования при работающей на площадке группе крайне затратна. Правильный подход - полноценная настройка систем студии на этапе препродакшена:
• Проверка задержек всей цепочки от трекинга до LED стены,
• Тестирование при разных скоростях движения камеры
• Калибровка Genlock и Frame synchronization под конкретную конфигурацию оборудования.
Ключевой вывод
В Virtual Production визуальный результат напрямую зависит от согласованной работы всех элементов VP и XR студии.
Genlock, Timecode и низкая латентность - это фундамент эффективного пайплайна. Точная синхронизация превращает набор отдельных устройств в единый, слаженно работающий организм.
Стабильный аппаратно-программный комплекс виртуального производства это не только качество изображения. Это предсказуемость и повторяемость результата от съёмки к съёмке.
