Оснащение и принцип работы виртуальных LED студий

VP (Virtual Production) или XR (eXtended Reality) студия - это павильон, где фоном для съемки актёров и реквизита служат светодиодные дисплеи, на которых в реальном времени отображаются цифровые трёхмерные сцены, генерируемые игровым движком (Unreal Engine, Unity). Камера фиксирует итоговое изображение, которое уже содержит динамичное визуальное пространство с естественным светом, тенями, бликами и отражениями.

Ключевая особенность технологии - интерактивность 3D контента на LED экранах, перспектива которого мгновенно подстраивается под движение камеры. При перемещениях оператора ракурс виртуального окружения меняется ровно так же, как это происходит в физическом мире - возникает эффект параллакса. Без этого иллюзия глубины и объема разрушается, а зритель видит, вместо реалистичной сцены, плоский задний план с "вклеенными" людьми и предметами.



ICVFX и WYSIWYG - два кита Virtual Production

ICVFX (In-Camera Visual Effects) - технология медиа-производства, при которой готовый контент, объединяющий объекты съемки и виртуальный фон, создается в режиме реального времени - в объективе камеры.

WYSIWYG (What You See Is What You Get) - концепция «что видишь, то и получаешь». В VP и XR студии режиссёр и оператор получают и редактируют финальный кадр прямо на съемочной площадке. Больше не нужно долго и утомительно создавать визуальные эффекты на этапе постпродакшн, как это происходит при использовании зеленых хромакей экранов.



Аппаратно-программная архитектура виртуального продакшена

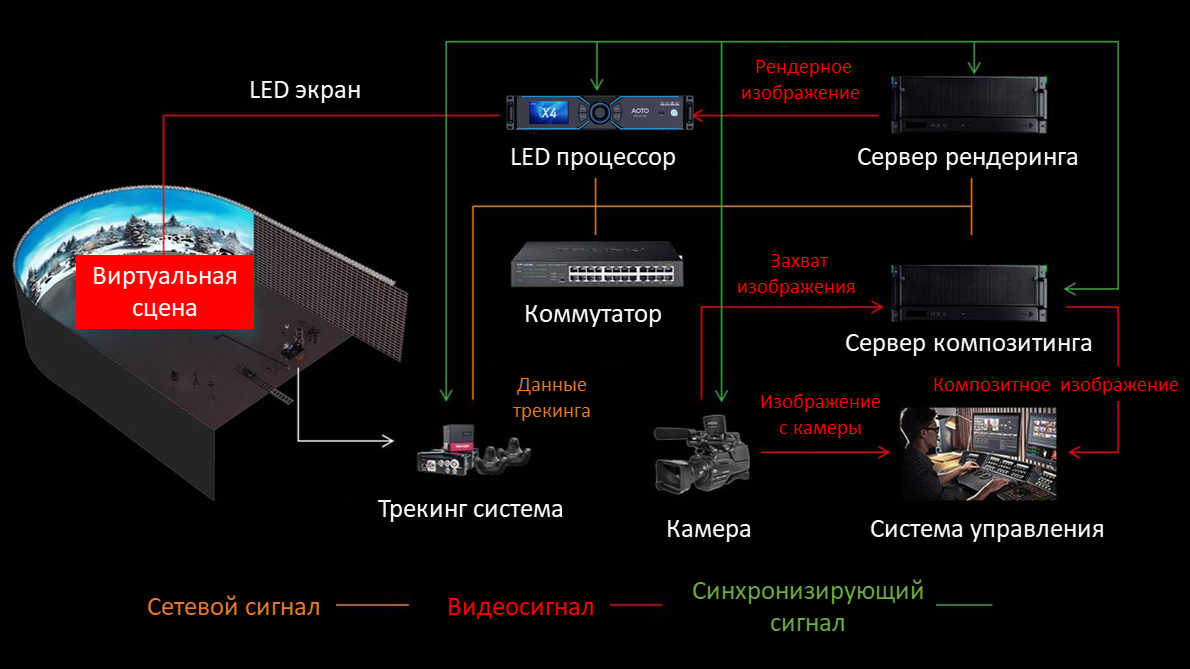

Любая LED студия строится вокруг светодиодных дисплеев, трекинга камер, съемочного оборудования, рендер-фермы и системы композитинга, элементы которых подробно представлены на принципиальной схеме:

• LED экраны и процессоры. Фундамент ICVFX технологии. Служат для отображения 3D фона и создания естественного, динамического освещения актеров и декораций на площадке.

• Сервер рендеринга. Мощный компьютер или кластер компьютеров с игровым движком, которые пересчитывают параметры трехмерного изображения, в соответствии с данными трекинга, и передает его на светодиодные панели в реальном времени.

• Сервер композитинга. Отвечает за сборку и настройку цифровых сцен, синтез и оптимизацию итогового изображения, бесшовно объединяющего в кадре физический и виртуальный миры.

• Трекинг система. Отслеживает положение камеры в режиме реального времени. Передает данные на сервер рендеринга, который пересчитывает перспективу виртуальной сцены под текущий ракурс съемки.

• Камера. Фиксирует актёров, декорации переднего плана и фон на светодиодных поверхностях, после чего изображение сразу поступает на сервер композитинга.

• Система управления (Brain Bar). Рабочее место, откуда команда художников и инженеров контролирует композитное изображение, вносит правки в сцену, управляет оборудованием и синхронизирует элементы студии.

• Коммутатор. Объединяет составные части системы в единую сеть, по которой идут данные трекинга и служебные команды.



Синхронизация: основа виртуального продакшена

Ключевой момент аппаратно-программной архитектуры VP или XR студии - слаженная работа всех ее компонентов, высокая скорость обработки и передачи данных. Даже незначительная рассинхронизация или замедление прохождения сигнала могут разрушить съемочный процесс и привести к визуальному браку.

Для идеального согласования всех систем студии используется опорный сигнал (Genlock), который объединяет набор отдельных элементов (LED экран, камера, трекинг, движок рендеринга) в единый комплекс виртуального производства.



Рабочий процесс VP и XR студии: от идеи до финального кадра

Все начинается с подготовки 3D сцены в игровом движке. Художники создают виртуальные локации, настраивают освещение и погодные условия.

На съемочной площадке трекинг система передает данные о положении камеры на сервер рендеринга. Тот, в свою очередь, отрисовывает сцену с правильной перспективой и отправляет на светодиодный экран.

Сервер композитинга выполняет финальную обработку. Он синхронизирует все сигналы - видео, данные трекинга, временные коды и формирует композитное изображение.

Генератор опорных сигналов обеспечивает согласованную работу всех компонентов с минимальной задержкой. Именно эта слаженность превращает набор сложного оборудования в единый работающий организм.



Преимущества виртуальных студий

• ICVFX технология. Финальный материал создается в объективе камеры и редактируется, в режиме реального времени, прямо на площадке. Кропотливый, дорогостоящий постпродакшн и многочисленные пересъемки больше не нужны.

• Реалистичный контент. Параллакс эффект обеспечивает глубину и объем фонового изображения. LED экраны выступают источником натурального освещения, создавая естественные тени, блики и отражения на людях и предметах.

• Полное творческое погружение. Актеры и персонал студии работают в трехмерном интерактивном пространстве, а не на фоне зеленого полотна, как это происходит при использовании хромакея.

• Мгновенная смена локаций. Переключение и настройка параметров (освещение, погода, стиль) цифровых сцен осуществляются непосредственно в процессе съемок. Это ускоряет производство, сокращая расходы на реквизит и натурные экспедиции.
