Что такое фрустум камеры в виртуальном производстве

VP и XR студии с LED экранами кардинально меняют процесс создания контента. Актёры работают внутри объёма из светодиодных панелей, на которых в реальном времени отображается трехмерное цифровое окружение.

Эта технология называется In Camera VFX - ICVFX. Вместо съёмки на фоне хромакея с последующей обработкой в пост-продакшене, финальное изображение формируется в режиме реального времени - прямо в объективе камеры.

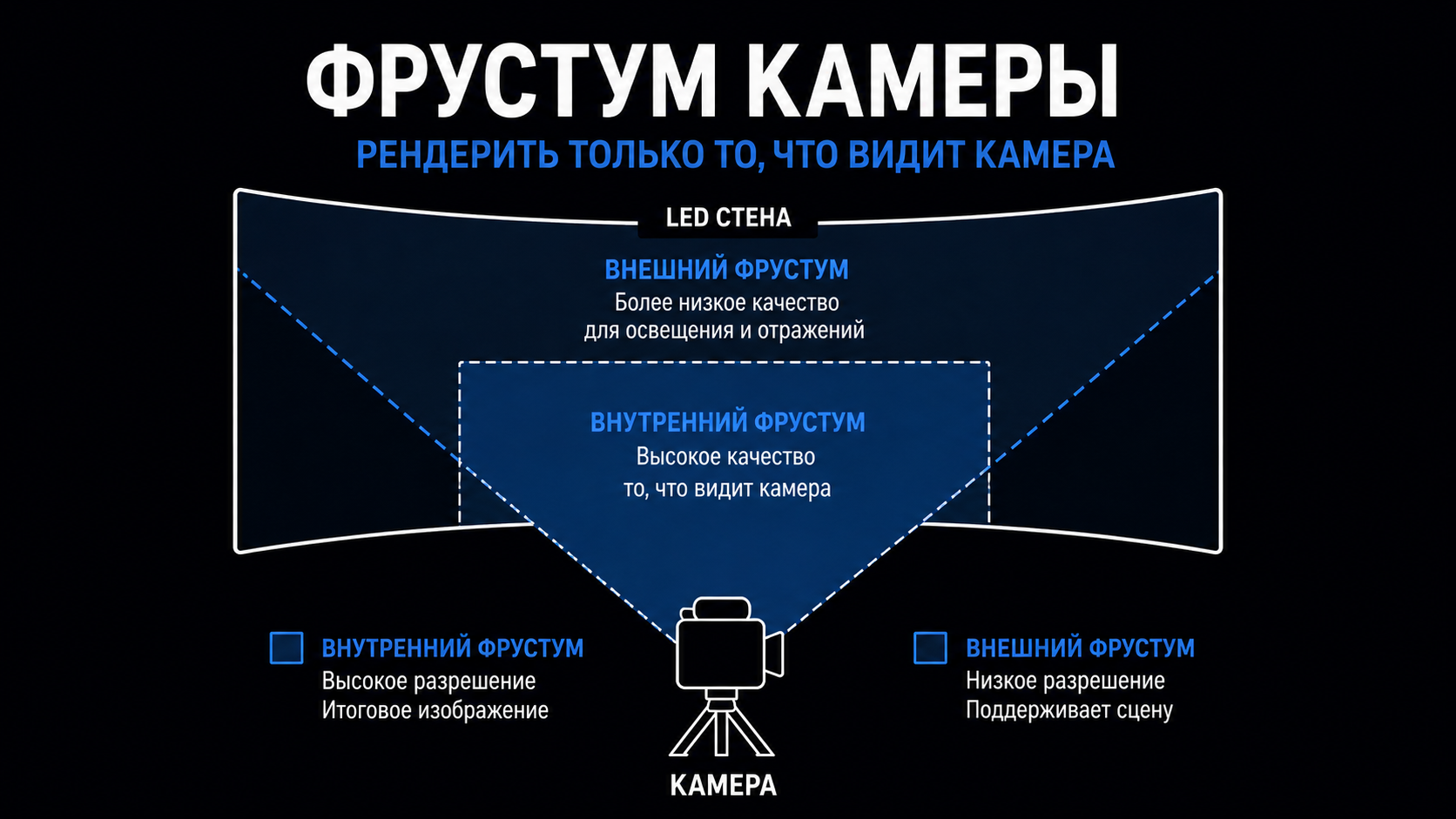

Фрустум или пирамида видимости камеры - один из ключевых элементов эффективности системы виртуального производства, который определяет, что попадает в кадр.

На съемочной площадке фрустум ограничивает часть LED экрана, которая требует максимального качества рендеринга, образуя две функциональные зоны:


• Внутренний фрустум (Inner frustum) - область, видимая через объектив камеры, на которую выводится 3D фон в высоком разрешении с точной перспективой. Это та картинка, которую зритель увидит в итоговом материале.

Данная зона перемещается вместе с камерой - рендер-движок в реальном времени пересчитывает изображение, чтобы оно всегда соответствовало точке обзора. В результате создается эффект параллакса: виртуальный мир выглядит объемным и живым, как настоящая локация.


• Внешний фруструм (Outer frustum) - всё остальное пространство светодиодного экрана за пределами видимости камеры. Эта зона рендерится в упрощённом режиме с пониженным разрешением.

Основная задача внешнего фруструма - обеспечить физически корректное, динамическое освещение. Свет от LED панелей падает на актёров и реквизит так же, как в реальном мире - блики и отражения на съемочной площадке выглядят естественно.

В отличие от внутреннего, внешний фрустум остается статичным при движении камеры. Это имитирует натуральное освещение, источник которого не перемещается вместе с оператором.



Зачем делить изображение на две зоны

Ответ прост: экономия вычислительных ресурсов. Рендеринг всей светодиодной стены в 4K или 8K разрешении потребовал бы серверного оборудования колоссальной производительности. Разделение на внутренний и внешний фрустум позволяет направить мощности туда, где они действительно нужны - в зону видимости камеры.


Какие преимущества это дает

• Высокая эффективность - система не тратит ресурсы на обработку изображения, которое не снимает оператор.

• Стабильная частота кадров (FPS) - даже при работе с большими LED объемами.

• Возможность использования сложных сцен - с детальной геометрией, продвинутым освещением и эффектами.

• Масштабируемость - можно наращивать размеры светодиодных поверхностей, без пропорционального увеличения вычислительных мощностей.


Без корректной настройки фрустума съемочная группа рискует столкнуться с падением производительности, искаженной перспективой, избыточной нагрузкой на GPU, низким и нестабильным FPS.



Как это работает на практике

В движках рендеринга виртуальных студий, таких как Unreal Engine или Unity, управление фрустумом реализовано через систему nDisplay.

Внутренний фрустум отображает динамичное высококачественное изображение для камеры в виде «картинка-в-картинке» на основном LED экране.

Внешний фрустум заполняет остальную часть светодиодной стены полноцветным фоном, создавая необходимое освещение и визуальное окружение для съемки.



Заключение

Фрустум - это один из ключевых принципов успешной работы VP и XR студий. Технология позволяет рендерить ровно столько контента, сколько действительно необходимо - именно в той части системы отображения, где это требуется.

Вместо того чтобы пытаться полностью просчитать все светодиодные объемы в максимальном качестве, движок фокусируется на том, что действительно попадет в кадр, а остальное использует как источник естественного освещения и отражений.

Смысл в эффективной обработке данных, а не в их объеме. Правильно настроенный фрустум сохраняет и рационально распределяет вычислительные мощности студии для основного фона, качественного света, сложных сцен и крупных LED поверхностей.
