Как ICVFX технология создает виртуальную студию

Технология In-Camera Visual Effects (ICVFX) превращает LED экраны из дорогостоящей видео-декорации в центральный элемент VP и XR студий. Чтобы готовый контент, объединяющий физический и цифровые миры, создавался непосредственно в объективе камеры, несколько сложных систем должны синхронно работать в режиме реального времени. Этот процесс называется виртуальный продакшен.

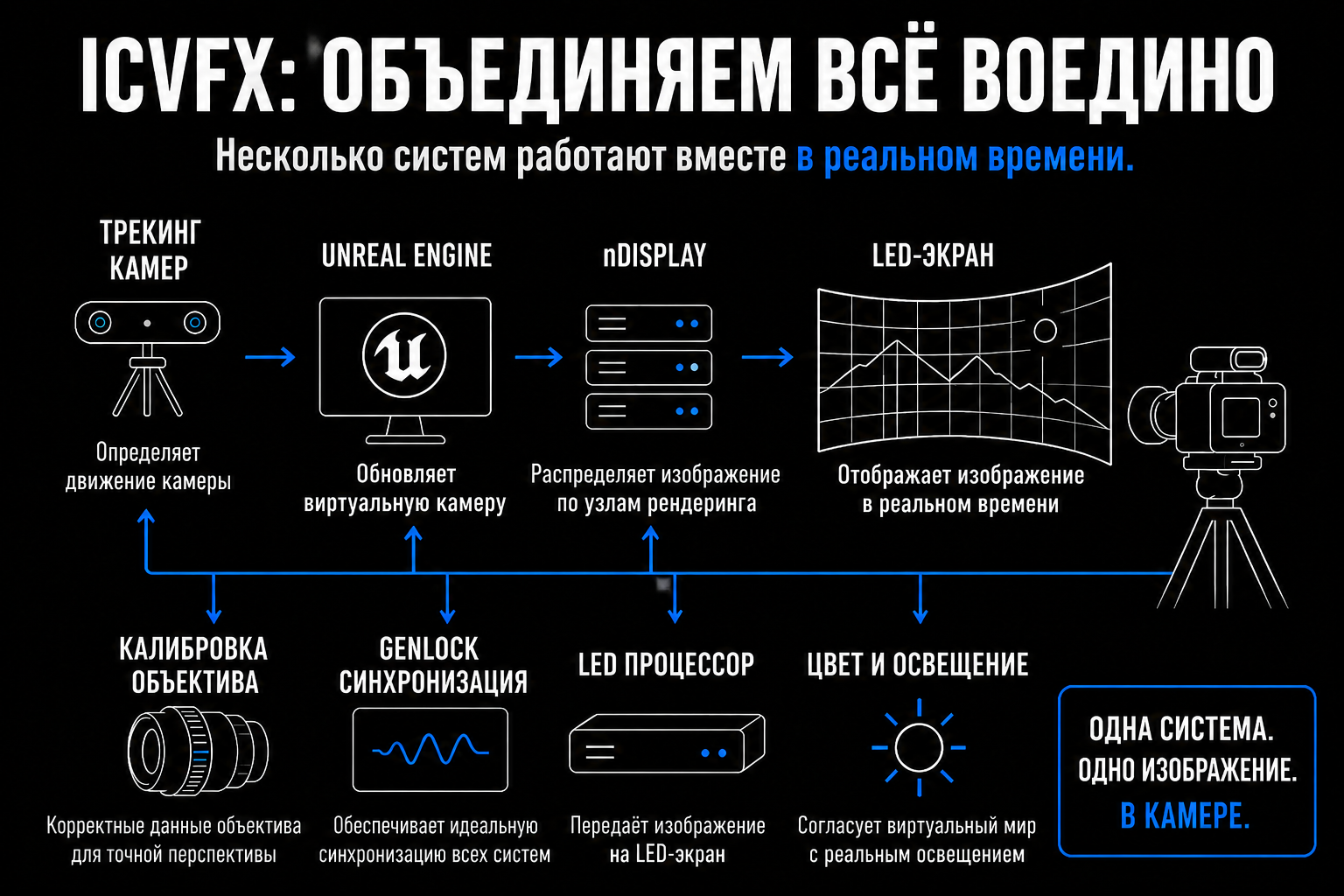

Основные компоненты ICVFX студии

При движении камеры, перспектива съемки меняется. Система трекинга фиксирует каждое перемещение и передает данные о нем в рендер движок. Дальше в игру вступают несколько ключевых элементов.

Трекинг камеры определяет ее местоположение в пространстве. Калибровка объектива сообщает системе угол обзора и дисторсию линзы. Эти данные необходимы, чтобы виртуальный фон на светодиодных дисплеях изменялся точно так же, как это происходит в реальном мире - возникал параллакс эффект.

Получив координаты, рендер движок обновляет виртуальную камеру. Он пересчитывает сцену относительно новой позиции. Но мгновенно обработать огромное изображение на десятках квадратных метров экранов сложно.

Здесь подключается nDisplay - инструмент кластерного рендеринга. Он распределяет нагрузку между несколькими медиа-серверами (нодами). Каждая нода отвечает за свой сегмент LED поверхностей студии.



Синхронизация, как основа виртуального ICVFX продакшена

Если трехмерный фон точно просчитан и разбит по узлам, но кадры появляются на экране в разное время - визуальный эффект рушится.

Синхронизация - это фундамент создания реалистичного контента.

Технология Genlock приводит тактовую частоту всех видеокарт к единому эталону. Это исключает разрывы изображения на стыках светодиодных панелей и мерцание.

Параллельно с Genlock работает Timecode, который привязывает каждый кадр к временной шкале проекта. Благодаря этому все рендер ноды показывают именно тот момент сцены, который нужен по хронометражу.

LED процессор позволяет согласовать частоту обновления дисплея с затвором камеры, что исключает появление визуального брака: линий сканирования, мерцания, цветовых артефактов.



Отличие ICVFX от традиционного продакшена


При использовании хромакея (зеленого экрана), артисты играют в пустом пространстве, не видя физического окружения. Воспроизвести реалистичные отражения, блики и тени практически невозможно. Освещение часто выстраивается "на глаз", а финальная картинка собирается в процессе трудоемкого и длительного пост-производства.

In-Camera Visual Effects (ICVFX) переносит творческие решения на этап подготовки. Режиссер и оператор видят финальную сцену прямо на съемочной площадке - в режиме реального времени.

Это смещает акценты. Вместо работы в постпродакшене, основные усилия уходят на предварительную подготовку:

• Настройка виртуального окружения в рендер движке.
• Калибровка линз под конкретную сцену.
• Согласование цветопередачи между LED экранами и физическим светом.
• Отладка системы трекинга.

Если даже один элемент студии работает некорректно, это видно сразу. Ошибка синхронизации или задержка передачи сигнала проявятся в виде недопустимых артефактов финального кадра. Поэтому, требуется высокая дисциплина от всей съемочной команды: от инженеров до операторов.



Как ICVFX работает на практике

В реальной VP или XR студии мастер-нода получает данные трекинга. Она пересчитывает перспективу и рассылает команды остальным узлам кластера. Каждый сервер обрабатывает свою часть "пиксельного объема" и отправляет на светодиодные дисплеи. В то же время, камера снимает бесшовную трехмерную картинку с правильным параллаксом.

Количество рендер-узлов зависит от нескольких факторов. Во-первых, это физический размер LED поверхностей и шаг пикселей. Во-вторых, сложность виртуальной сцены. Чем выше требования к частоте кадров и разрешению, тем больше медиа-серверов потребуется для распределения вычислительных мощностей.

Важно различать рендер-ноды и LED процессоры. Первые создают изображение. Вторые превращают его в сигнал, понятный приемным картам экрана. Сбой в любом звене этой цепи ведет к задержкам или искажениям фонового изображения. Поэтому инженеры тестируют синхронизацию задолго до начала съемок, проверяя стабильность Genlock и Timecode при пиковых нагрузках.



Заключение

ICVFX (In-Camera Visual Effects) виртуальный продакшен - это не просто технология. Это комплекс систем, работающих как единый механизм.

Трекинг, рендеринг, синхронизация и вывод на LED экраны должны быть жестко связаны между собой. Когда все элементы VP и XR студии настроено правильно, цифровой трехмерный фон на светодиодных дисплеях перестает быть картинкой. Он становится интерактивным съемочным пространством площадки для производства реалистичного контента в режиме реального времени - прямо в объективе камеры.
