Настройка оптики камер в виртуальных XR студиях

Виртуальный ICVFX (In-Camera Visual Effects) продакшен требует точного совмещения физических объектов съемки с цифровым фоном на LED экранах.

Система трекинга сообщает рендер-движку положение камеры в пространстве, но не дает информации о том, как именно объектив "видит" сцену.

Оптические параметры каждой камеры индивидуальны. Даже если трекинг настроен идеально, Unreal Engine не сможет повторить поведение реальной линзы без соответствующих настроек. Поэтому, для точной синхронизации съемочного оборудования с виртуальным окружением на светодиодных поверхностях студии необходим отдельный процесс - калибровка объектива.



Что такое дисторсия и почему она важна

Дисторсия представляет собой оптические искажения, при которых прямые линии у краев кадра искривляются. Это не брак или неисправность, а естественное свойство любой оптики. В виртуальной среде дисторсию можно как намеренно смоделировать, чтобы имитировать использование физических объективов, так и скорректировать в процессе калибровки.

Для VP и XR студий, где актеры и декорации совмещаются с трехмерной графикой на LED экранах, точная работа с дисторсией - один из ключевых факторов высокого качества контента. Если не учесть искажения линз, виртуальные элементы будут «плыть» относительно реальных, особенно по краям кадра.



Нодальная точка: центр формирования изображения

Нодальная точка (Nodal point) или Входной зрачок (Entrance pupil) - одно из важнейших понятий в калибровке съемочного оборудования. Это место, в котором световые лучи пересекаются внутри объектива. Именно относительно этой точки нулевого параллакса строится перспектива изображения.

Трекинг сообщает рендер-движку положение камеры в пространстве. А нодальная точка указывает, где именно формируется изображение. Если этот оптический центр измерен или выставлен неверно, даже идеально отслеживаемое движение камеры приведет к ошибкам параллакса. Реальный и виртуальный миры в кадре начнут расходиться: объекты будут смещаться относительно фона, появятся несовпадения по краям, исказится перспектива.

Подобные дефекты особенно заметны при работе с широкоугольной оптикой, зум-объективами или во время динамичных движений камеры.



Что входит в настройку оптики VP и XR студии

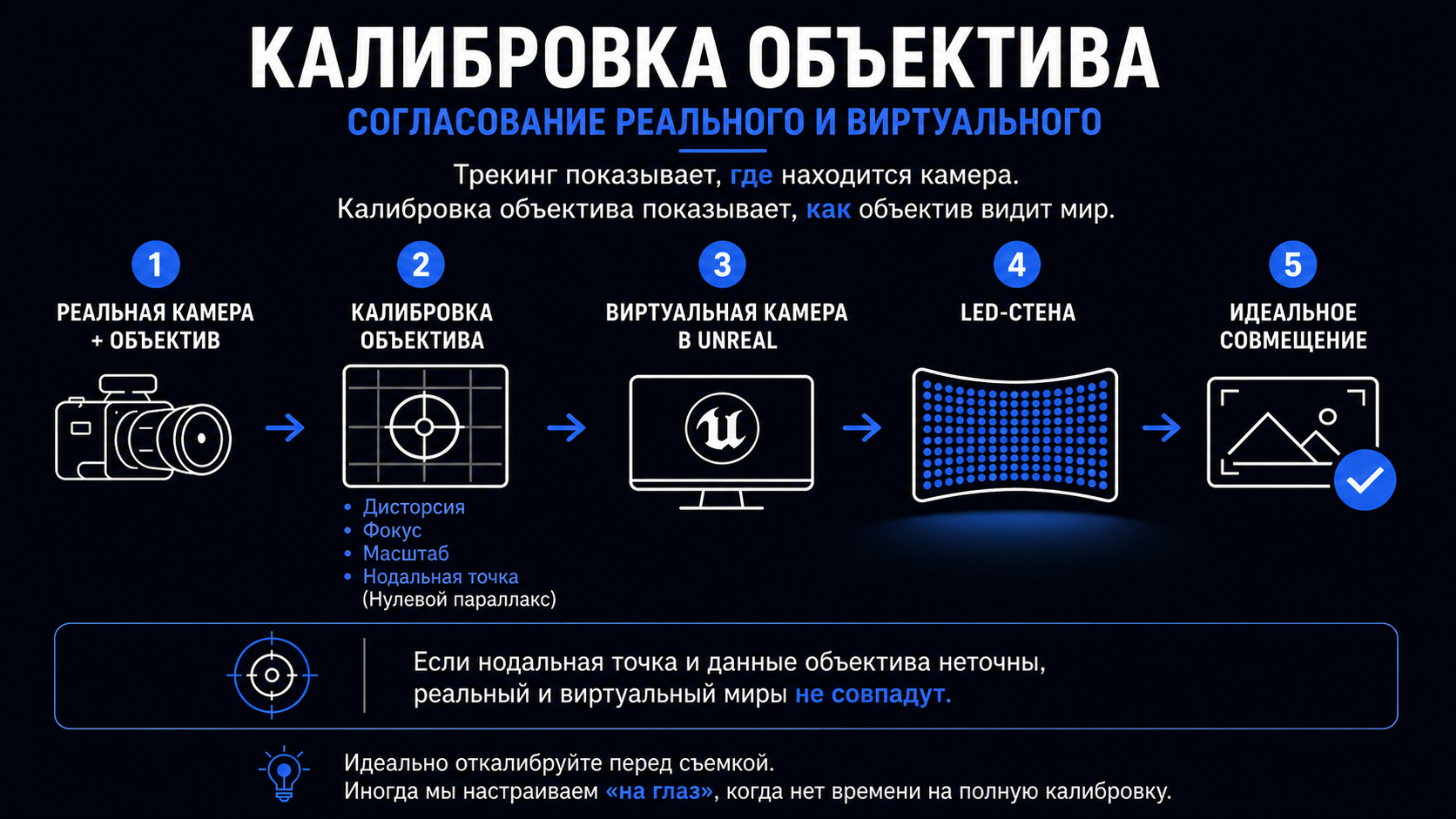

Полноценная калибровка передаёт рендер-движку целый набор параметров физического объектива:

• Дисторсия
• Фокусное расстояние
• Дистанция фокусировки
• Параметры зума
• Корректировка положения Nodal point offset
• Lens breathing - изменение фокусного расстояния при перефокусировке (если оптика это допускает)

Эти данные позволяют Real-time движку настраивать виртуальную камеру, которая ведёт себя так же, как реальный объектив на площадке.

Большинство профессиональных трекинг-систем - Mo-Sys, OptiTrack, Vicon, Pixotope TrackMen, Sony Ocellus - поддерживают такую калибровку как часть штатного рабочего процесса.



Что видно в кадре если настройку линз пропустили

Негативные последствия неточной калибровки заметны почти сразу, особенно при использовании широкоугольной оптики или при активном движении камеры:

• Объекты съемки «плывут» относительно фона
• Края реального и виртуального планов не совпадают
• Перспектива искажается
• Совмещение физических и цифровых элементов выглядит неубедительно



Когда лучше настраивать оптику VP и XR студии

В идеале калибровку проводят до съемок, выделяя достаточно времени для тестирования и проверки результатов. Однако реальность многих проектов такова, что плотный график не всегда позволяет потратить целый день на эту процедуру.

В условиях жесткого дедлайна операторам часто приходится полагаться на свой опыт и выполнять ручную подстройку виртуальной камеры «на глаз». Это практический компромисс, который может дать убедительные результаты, но он никогда не заменит полноценный процесс.

Точная калибровка окупает себя: чем точнее выполнена настройка оптики до начала съемок, тем меньше времени уйдет на правки на площадке и тем убедительнее и качественнее будет финальный контент.



Заключение

В виртуальном продакшене недостаточно знать, где находится камера. Необходимо понимать, как объектив "видит" сцену. Калибровка линз - это мост между реальной оптикой и real-time движком. Дисторсия, фокусное расстояние, нодальная точка - все эти параметры должны быть точно и своевременно переданы в Unreal Engine, чтобы физические объекты съемки и трехмерный фон на LED экране составили единую, реалистичную, бесшовную картинку в кадре.
