Устранение дефектов визуализации в XR и VP студии

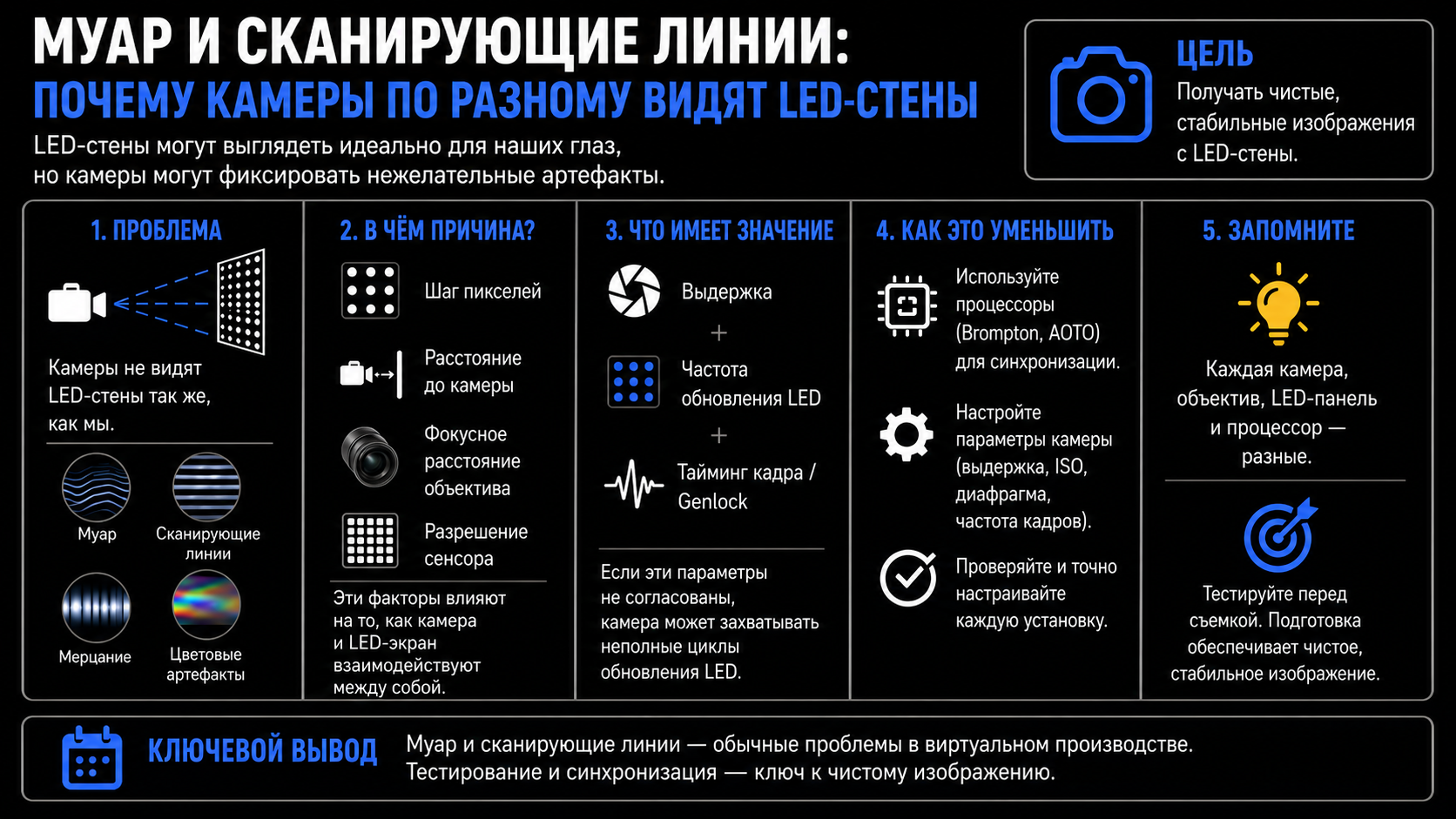

Почему камера видит LED экран иначе ?


Светодиодные системы отображения - это основа виртуального продакшена. Они заменяют хромакей, дают живой свет, позволяют создавать сложные сцены, объединяющие физический и реальные миры, прямо в павильоне, в режиме реального времени - In-Camera Visual Effects (ICVFX).

У этой технологии есть особенность, с которой сталкивается почти каждая съёмочная группа. Для зрителя экран может выглядеть безупречно, но на записи камеры появляются визуальные дефекты: муар, полосы, мерцание или искажения цветов.

Причина в том, что человеческий глаз воспринимает изображение непрерывно, а камера - нет. Сенсор фиксирует кадры с определённой частотой и считывает их построчно или целиком, в зависимости от типа затвора.

LED панель тоже не светит постоянно: пиксели обновляются десятки или сотни раз в секунду, следуя собственным алгоритмам.

Таким образом, образуется конфликт и рассинхронизация систем XR или VP студии, что приводит к появлению визуального брака в виртуальном ICVFX производстве.



Что усиливает муар и другие артефакты отображения


Муар-эффект - это паразитные интерференционные узоры, возникающие из-за наложения двух сеток: датчиков матрицы камеры и светодиодов экрана. Данный дефект является следствием нескольких технических параметров:

• Шаг пикселей (Pixel pitch). С увеличением этого показателя, растет риск конфликта с сеткой сенсора на близком расстоянии. Для крупных планов виртуальные студии выбирают LED панели с шагом 1.5 - 2.6 мм. Для потолков и фоновых засветок, где систему отображения не показывают вблизи, можно использовать значения до 6 мм.

• Дистанция и ракурс. Чем ближе камера к дисплею, тем заметнее структура пикселей и выше вероятность формирования муара. Изменение угла съемки может изменить или полностью устранить появление паразитных помех на изображении.

• Фокусное расстояние объектива. Длиннофокусная оптика сжимает перспективу и часто усиливает видимость пиксельной сетки с высоким риском эффекта муара.

• Разрешение и тип сенсора. Разные матрицы по-разному сочетаются с одной и той же LED стеной. Зачастую, видео-панель может давать муар с одной камерой и не давать его с другой.

• Технология производства экрана. Идеальное решение для виртуального продакшена - IMD (Integrated Mounted Device) 4 in 1 упаковка чипов, при которой светодиоды располагаются максимально близко к поверхности дисплея. Это снижает пикселизацию изображения и вероятность возникновения муара.



Откуда берутся искажения цветов


Цветовые артефакты также вызваны рассинхронизацией камеры и LED панели. Каждый пиксель светодиодной стены формирует цвет, как быстрое чередование оттенков - человеческий глаз эту смену не улавливает. Камера же может «поймать» кадр в момент неполного цикла - и тогда на записи появляются цветовые полосы и сдвиги, неравномерная цветопередача в разных зонах экрана. Чаще всего это заметно на светлых участках и в момент резкой смены контента на стене.



Линии сканирования и мерцание - в чем причина


Линии сканирования и мерцание - это конфликт средств отображения и съемочного оборудования во времени. На студийной площадке совместно работают три системы: затвор камеры, частота обновления LED экрана и тайминг кадров. Если они не согласованы, камера фиксирует кадр в момент, когда дисплей не завершил цикл обновления. В результате, на записи появляются полосы или плавающая яркость.

Genlock - решает эту проблему, синхронизируя системы студии по общему опорному сигналу. Помимо этого, частота обновления светодиодных стен подстраивается под выдержку камеры.

Тип затвора камеры создает дополнительные сложности:

• Rolling shutter сенсор считывает кадр построчно - каждая строка фиксирует свой момент времени, поэтому несовпадение с циклом обновления LED панели проявляется как смещающаяся полоса.

• Global shutter - кадр считывается целиком, что снижает риск артефактов, но не убирает его полностью, если частота обновления и режим сканирования экрана выбраны неудачно.

Поэтому, без правильной настройки и синхронизации, даже дорогой светодиодный дисплей даст нестабильную картинку.



Как виртуальные студии снижают риск визуальных дефектов


Технические специалисты решают задачу обеспечения стабильного качества изображения проходя несколько уровней:

• Процессоры обработки изображения. LED контроллеры таких брендов, как Brompton, AOTO и Megapixel, отвечают за синхронизацию сигнала, частоту обновления и оптимизацию сканирования систем отображения под конкретную камеру.

• Настройка камеры. Затвор, ISO, диафрагма и частота кадров подбираются под параметры конкретного светодиодного дисплея, а не наоборот.

• Тестовая смена перед съёмочным днём. Каждая связка «камера - объектив - LED экран - процессор» ведёт себя по-своему, поэтому универсальной настройки не существует. Любое изменение в цепочке - смена объектива, другой ракурс или новый контент на стене - требует повторной проверки.

• Мониторинг во время съемки. Даже после калибровки оператор и инженер видеоконтроля проверяют картинку на каждом новом плане: муар часто появляется именно при смене дистанции или угла съёмки, а не в статичном кадре.



Почему устранение визуальных дефектов критически важно


Зритель никогда не оценит идеальную настройку и синхронизацию студийных систем напрямую - он просто её не заметит. Зато любое нарушение сразу бросается в глаза: дрожащая картинка, цветные полосы или рябь на фоне отвлекают от сюжета и выдают техническую недоработку. В виртуальном продакшене именно подготовка на предварительном этапе - выбор шага пикселей, расчёт дистанции и режимов съемки, тесты и синхронизация - определяет, получится ли финальный контент реалистичным и визуально чистым.



Итог


Муар, линии сканирования, мерцание и цветовые артефакты - не брак LED экрана, а закономерный результат столкновения двух разных технологий: камеры и светодиодной панели.

Снизить негативные эффекты можно только при комплексном подходе: грамотный выбор характеристик систем студии, точная синхронизация по генлоку и индивидуальная настройка каждой связки оборудования.

Тщательное тестирование перед съёмкой является обязательным шагом, а не формальностью.
