Как десятки LED экранов создают виртуальную сцену

Изображение на светодиодных дисплеях XR и VP студий, которое рендер-движок (Unreal Engine или Unity) просчитывает в режиме реального времени, редко обрабатывает один компьютер. Чем больше объем LED поверхностей, тем больше нод работает над картинкой одновременно, чтобы создать единый, бесшовный экран.

Когда площадь систем отображения увеличивается, а требования к разрешению и частоте кадров растут, графический процессор перестает справляться с нагрузкой. Даже топовая видеокарта не может отрендерить сложную 3D сцену на десятках квадратных метров светодиодных панелей, с нужной скоростью и качеством.

Решение лежит не в модернизации одного сервера, а в распределении работы между множеством устройств.



nDisplay - что это и как работает

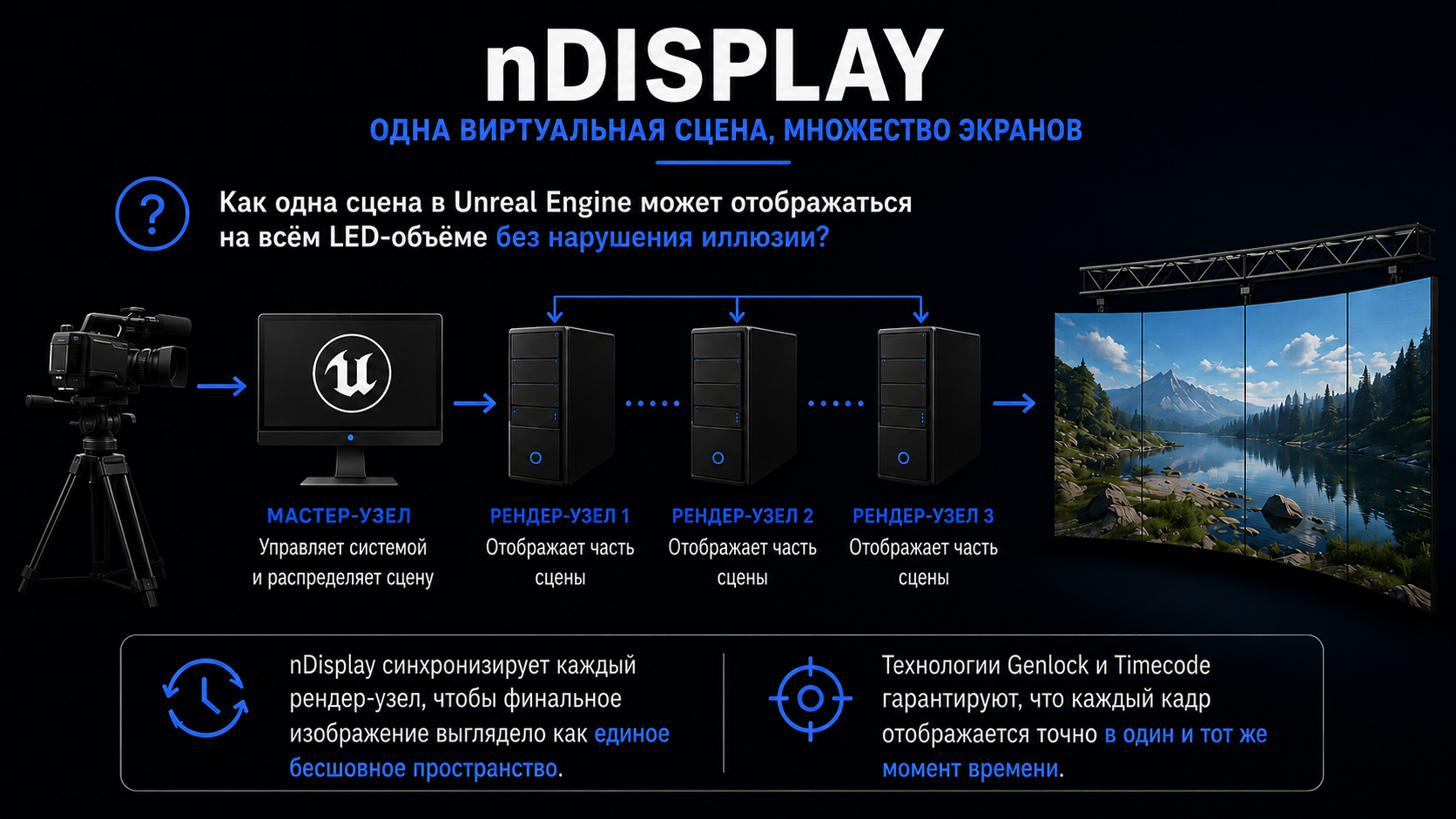

nDisplay в Unreal Engine или Cluster Display в Unity - это инструмент, который делит LED экраны на сегменты и назначает каждому свой рендер-узел. Например, один отвечает за обработку левой части фона, второй - правой, третий - за потолочную часть и так далее, в зависимости от конфигурации.

Администрирует систему мастер-нода: она синхронизирует машины кластера, обеспечивает каждый сервер данными о положении камеры, таймкоде и состоянии сцены.

Результат - иллюзия единого огромного виртуального пространства, хотя фактически изображение собирается из множества фрагментов, отрисованных разными компьютерами параллельно.



Синхронизация - фундамент nDisplay

Распределённый рендеринг работает только при жёсткой синхронизации. Если хотя бы один узел отстанет от других на долю секунды, возникнут сбои визуализации. Тогда на экране появятся:

• Разрывы изображения
• Мерцание
• Несогласованность кадров между узлами
• Заметные швы на стыках LED панелей
• Временные расхождения в разных частях стены

Поэтому в связке с nDisplay обязательно используют технологии Genlock и Timecode, которые синхронизируют узлы системы и гарантируют, что все машины работают в едином ритме и генерируют общий цифровой фон.

• Genlock - привязывает тактовую частоту всех видеокарт к единому внешнему эталону. Это исключает мерцание и разрывы картинки между панелями.

• Timecode - обеспечивает привязку к временной шкале. Он гарантирует, что все узлы рендерят именно тот кадр, который соответствует текущему моменту сцены.

Синхронизация nDisplay - это критически важный момент виртуального продакшена - на площадке с актёрами и сложным оборудованием визуальные дефекты стоят дорого. Именно поэтому на этапе подготовки студии инженеры отдельно тестируют синхронизацию узлов задолго до съемки: проверяют кабельные трассы, задержки сети и стабильность Genlock и Таймкода на предельной нагрузке.



Практическая реализация nDisplay

В VP и XR студии мастер-нода получает данные о положении камеры от системы трекинга, пересчитывает нужный ракурс сцены и рассылает команду остальным узлам.
Каждый сервер кластера, синхронно со всеми, рендерит свою часть светодиодного объема, в перспективе, соответствующей данному моменту времени. Поэтому камера снимает бесшовный цифровой фон, даже если физически перемещается во всех направлениях.

Необходимо различать рендер-узлы и LED процессоры. Первые обрабатывают изображение в Real-time движке, вторые превращают его в готовую картинку, подавая правильный сигнал каждому пикселю экрана. Обе системы должны быть точно синхронизированы между собой, иначе даже идеально просчитанный кадр дойдёт до системы отображения с задержкой или искажением.



От чего зависит число рендер нод nDisplay

Количество серверов кластера определяется индивидуально, под задачи конкретного проекта и зависит от следующих факторов:

• Конфигурация и габариты LED поверхностей студии
• Шаг пикселей панелей
• Сложность виртуальной сцены
• Производительность GPU на каждом узле
• Требуемая частота кадров

Чем выше эти параметры, тем больше вычислительных мощностей нужно распределить между машинами, а значит больше узлов войдёт в конфигурацию системы nDisplay.



Заключение

За впечатляющий трехмерный фон на светодиодных экранах VP и XR студии отвечает не один мощный сервер. В павильоне виртуального продакшена работает целая группа вычислительных систем, которые постоянно обмениваются данными и поддерживают синхронизацию с точностью до долей кадра. Чем слаженнее работает комплекс nDisplay, тем убедительнее выглядит цифровое пространство и финальный контент.
