Глубина цвета и HDR для LED экранов XR студий
Светодиодные объемы являются основным компонентом и активным участником съемочного процесса современной виртуальной студии In-Camera Visual Effects (ICVFX). Профессиональные камеры, обладающие высокой чувствительностью, могут фиксировать недоступные человеческому глазу артефакты изображения, поэтому от оптических параметров и настроек LED экранов напрямую зависит визуальное качество финального контента.
Чтобы трехмерный фон выглядел неотличимо от реальности и обеспечивал бесшовное слияние физической и цифровой среды, светодиодному дисплею недостаточно просто воспроизводить исходный видео-материал. Одними из ключевых факторов определяющих безукоризненный результат виртуального производства являются глубина обработки цвета и поддержка процессорами систем отображения XR студии HDR (High Dynamic Range) и HLG (Hybrid Log-Gamma) технологий.
1. Что такое глубина цвета и ее роль в Virtual Production.

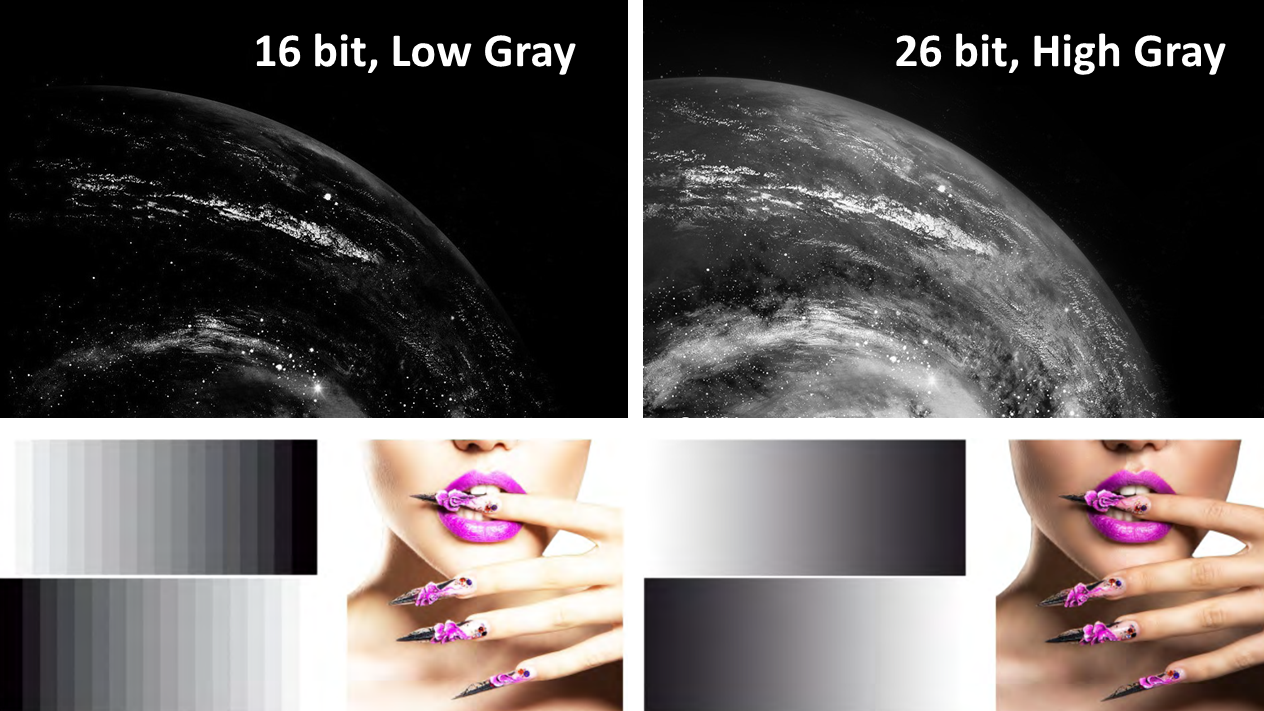

Глубина обработки (Битность) определяет количество оттенков (градаций) серого цвета между черным и белым, которое может передать один пиксель изображения. Чем выше битность, тем больше тонов, шире динамический диапазон и точнее цветокоррекция.
Например при 8 битах на плавных переходах оттенков, таких как сцены, содержащие небо или туман, могут появляться резкие полосы между тонами («бандинг»), в то время как 16 или 24 бита сохранят идеальную плавность и однородность градиента.
Влияние уровней серого на качество Virtual Production.
Глубина обработки - это решающий фактор производительности LED экрана, определяющий не только цветовые, но и динамические параметры системы отображения виртуальной студии.
• Контраст и детализация: Высокая битность позволяет светодиодному дисплею воспроизводить множество оттенков и мельчайших переходов без эффекта бандинга, что критически важно для точной визуализации сложного контента.
• Цветопередача: По мере повышения уровня серого увеличивается количество цветов, отображаемых на LED экране, изображение становится более насыщенным и натуральным.
• Съемка при низкой яркости: Высокая глубина обработки цвета позволяет сохранить плавные градиенты и превосходную детализацию, даже в самых темных сценах.
• Движение: При создании динамичного контента (спорт, погони) высокие уровни серого предотвращают размытость и эффекты «двоения» изображения.
2. Градация серого: Входной сигнал и внутренняя обработка.
Для понимания характеристик светодиодных объемов виртуальных студий важно различать два понятия, которые часто путают:
• Битность входного сигнала (Input Bit Depth): Характеризует качество видео, которое подает источник на процессор LED экрана. Все модели видеопроцессоров, разработанные для Virtual Production, поддерживают значения 8, 10 и 12 бит.
• Внутренняя обработка (Internal Processing Depth): Показывает точность, с которой LED процессор обрабатывает исходный поток, перед тем, как отправить его на экран.
Например, 10-битный входной HDR-сигнал, может преобразовываться с различной глубиной (16, 22 или 26 бит) разными моделями студийных видео-процессоров. Это приводит к отличиям в качестве визуализации светодиодных дисплеев, особенно при калибровке цвета, изменении яркости и гамма-коррекции.
При низкой глубине обработки LED процессора его алгоритмы «округляют» цифровые параметры изображения и, даже при идеальных показателях источника, вместо плавного градиента на экране появляются резкие переходы оттенков (бандинг) и шум в тенях.
Высокая внутренняя битность, это гарантия точного отображения исходного материала в безупречном качестве - 10 бит входящего сигнала всегда останутся чистыми 10 битами на выходе, при любых настройках светодиодных объемов виртуальной студии.
3. Роль HDR в виртуальном производстве.

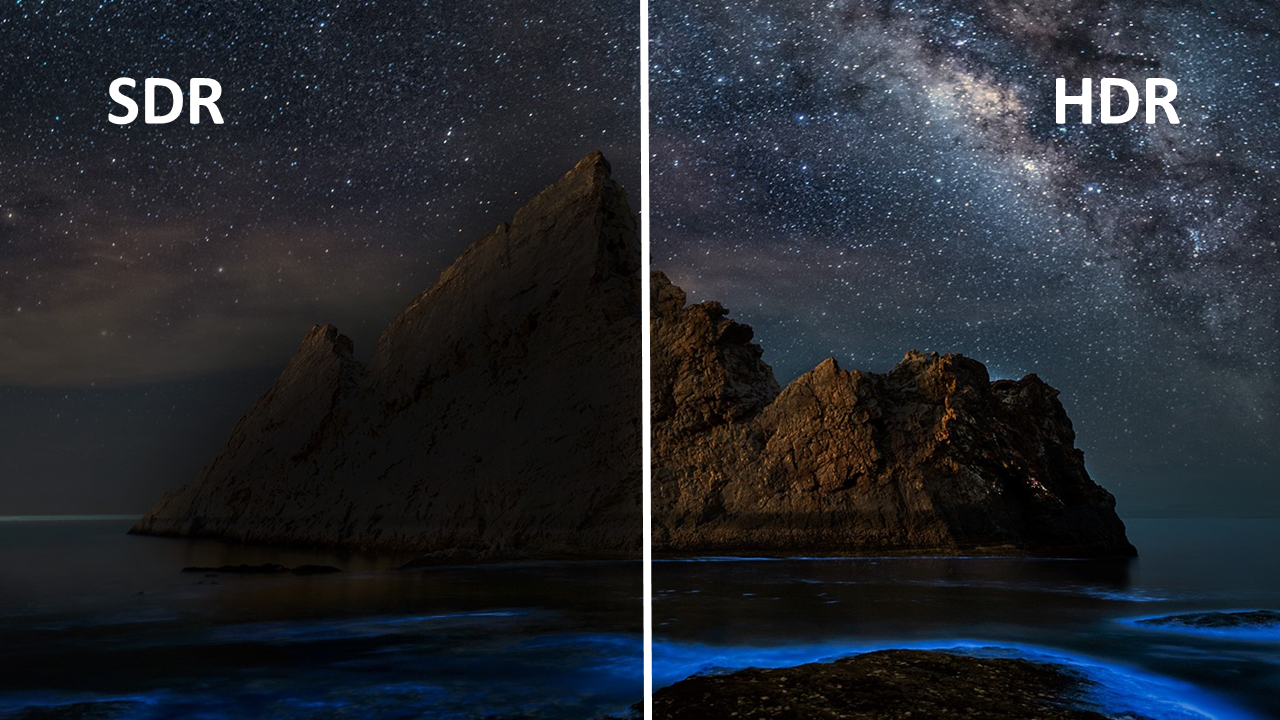

HDR (High Dynamic Range) форматы расширяют динамический диапазон между самыми темными и самыми светлыми участками кадров, делая изображение более объемным, насыщенным и детализированным. Технология позволяет LED экрану работать на пиковой яркости, сохраняя при этом, естественную цветопередачу, что крайне важно для студийного применения.
Для реализации преимуществ HDR требуется больше бит (10, 12), чем в стандартных SDR (Standard Dynamic Range) изображениях (8 бит), поэтому глубина обработки цвета и HDR неразрывно связаны. Без высокой градации серого светодиодный дисплей не сможет отобразить весь спектр оттенков и яркостей HDR-контента, а наоборот усилит его недостатки - картинка будет тусклой и искаженной, с резкими переходами градиентов.
В Virtual Production применяют два основных стандарта High Dynamic Range:
• HDR10: Технология, опирающаяся на 10-битную глубину цвета, которая позволяет отображать более 1 миллиарда оттенков (в SDR их всего 16,7 миллиона), обеспечивая насыщенные цвета и детализацию в очень темных или светлых сценах.
• HLG (Hybrid Log-Gamma): Формат, разработан для эфирного и кабельного вещания и характеризуется совместимостью с обычными SDR экранами.

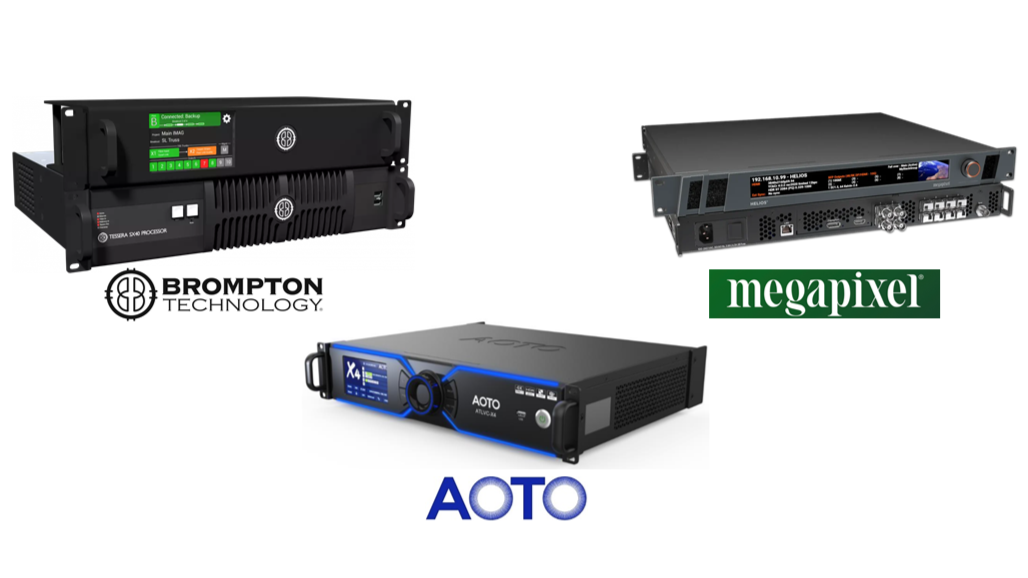

4. Параметры флагманских LED процессоров для Virtual Production.
В большинстве случаев, для организации работы светодиодных объемов виртуальных студий используются узко-специализированные системы управления, поставляемые компаниями Brompton и Megapixel.
В отличие от конкурентов, компания AOTO, самостоятельно производит, разработанные на основе уникальных алгоритмов, XR процессоры и ПО для своих LED экранов.
• AOTO: Лидер по глубине обработки цвета
Видеопроцессор ATLVC-X4 обеспечивает самый высокий отраслевой показатель 26 бит, который позволяет светодиодным дисплеям работать на экстремально низкой яркости (вплоть до 1-5%) без потери деталей в тенях и появления артефактов, что делает его идеальным выбором для сложных кинематографических сцен с глубоким черным цветом.
• Megapixel VR: Премиальный продукт
Высокотехнологичные системы управления LED экранами виртуальных студий Megapixel используются в самых сложных инсталляциях. XR процессор HELIOS поддерживает внутреннюю обработку 22 бита, обеспечивая отличную работу с HDR форматами и полное сохранение цветового объема.
• Brompton Technology: Стандарт индустрии, проверенный временем.
Легендарный бренд фокусируется на качестве инструментов управления. Базовая 16-битная внутренняя обработка LED видеопроцессора Tessera SX40 компенсируется уникальной функцией Extended Bit Depth, которая на программном уровне добавляет битность в темных участках, улучшая производительность светодиодных дисплеев на низкой яркости.
5. Заключение.
Высокая глубина внутренней обработки цвета является критически необходимой характеристикой LED экранов XR студий, повышающей эффективность и расширяющей творческие возможности виртуального производства, а также предоставляющей преимущества, недоступные стандартным решениям:
• Устранение дефектов визуализации, таких как ступенчатый градиент (бандинг) и шум в тенях.
• Точная и реалистичная цветопередача.
• Высокий коэффициент контрастности.
• Превосходная детализация, даже при низкой яркости.
• Полная реализация потенциала HDR технологий.
• Подавление эффектов размытия и двоения в динамичных сценах.
• Минимизация артефактов отображения при съемке высокочувствительными камерами.
