Cветодиодные дисплеи являются одним из основных элементов современной виртуальной (XR) или телевизионной (ТВ) студии, который определяет качество производимого контента. Технологии In-Camera Visual Effects (ICVFX) требуют особых характеристик систем отображения и их синхронизации с камерами и студийным оборудованием для достижения высоких визуальных показателей, максимальной эффективности и рентабельности съемочного процесса, прямых трансляций или онлайн вещания.

Для зрителя, изображение на LED панелях может выглядеть безупречно: ярким, насыщенным и плавным. Но стоит оператору навести на экран профессиональную камеру или даже смартфон, картинка в объективе может стать иной: появятся мерцание, полосы, искажения цветов.

Высокочувствительное съемочное оборудование «видит» светодиодную поверхность иначе, чем человеческий глаз. Разница в восприятии кроется в том, как именно LED экран формирует изображение и как это изображение фиксируется камерой.

Степень пригодности светодиодных систем отображения к использованию в XR или ТВ студиях определяют три фундаментальные характеристики:

• Частота обновления (Refresh Rate)
• Частота кадров (Frame Rate / FPS)
• Режим (частота) сканирования (Scan Mode / Rate)


Специфика и критерии выбора LED экранов для XR / VP студий



1. Частота обновления (Refresh Rate)

Первая и самая важная характеристика студийных LED панелей для виртуального-, телевизионного- и кино-производства - это частота обновления (Refresh Rate), измеряемая в Герцах (Гц или Hz).

Частота обновления - это количество раз в секунду, которое светодиоды экрана обновляют свое состояние (включаются и выключаются). LED дисплей не светится постоянно, как лампа накаливания. Он использует технологию ШИМ (широтно-импульсная модуляция). Чтобы показать определенный цвет и яркость, светодиод очень быстро вспыхивает и гаснет: например при 1920 Гц это происходит 1920 раз в секунду.

• Стандартные экраны: 1920 Гц (базовые решения, не работающие с камерой).
• Профессиональные экраны: 3840 Гц (минимальное значение для ТВ).
• Премиальные решения (XR/Кино): 7680 Гц и выше.
• Перспективные модели LED экранов AOTO поддерживают частоту обновления 245760 Гц.

Почему камера "видит" дефекты отображения?

Человеческий глаз инерционен и не замечает мерцания уже при 60 Гц. Камера работает иначе. Она оснащена затвором, который открывается на крошечные доли секунды (например, на 1/100 или 1/250 сек), чтобы зафиксировать кадр, что приводит к конфликту технологий.

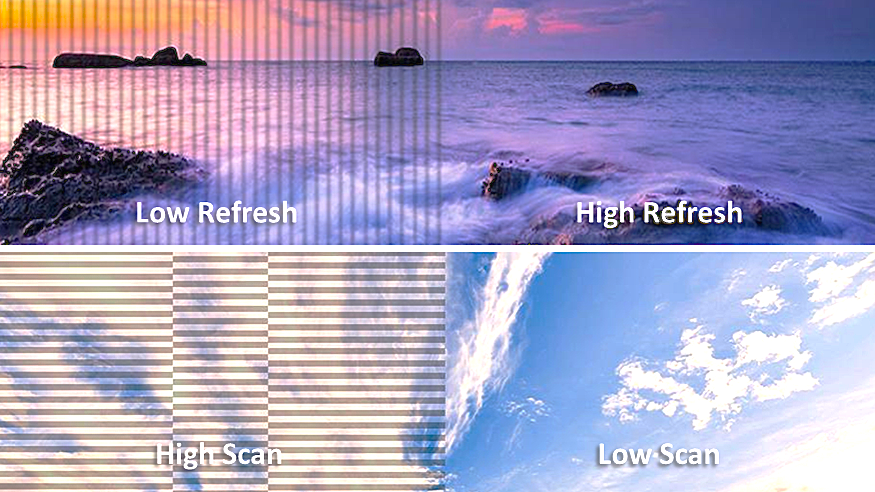

Если частота обновления LED экрана недостаточно высока, затвор камеры может открыться в тот момент, когда значительная часть светодиодов находится в фазе «выключено». В результате на видео появляются черные полосы, мерцание либо общее дрожание (фликер) яркости.

Таким образом, чем выше частота обновления, тем ниже вероятность возникновения дефектов визуализации при использовании съемочного оборудования.



2. Частота кадров (Frame Rate / FPS)

Частота кадров и Частота обновления: В чем разница?

Многие путают эти два понятия, но для качественной съемки критически важно разделять параметры светодиодных систем отображения студии и параметры контента.

Частота кадров - это характеристика видеопотока, определяющая количество уникальных статических изображений в нем, которые сменяют друг друга за одну секунду, создавая эффект движения. В то время, как частота обновления является показателем свойств LED экрана.

Ключевые отличия

Влияние частоты кадров на съемку

Если FPS контента на светодиодном дисплее и частота кадров камеры (настройка записи) не синхронизированы, возникает эффект «стробирования» или выпадения кадров. Например, если LED экран воспроизводит видео в 60 FPS, а камера снимает в 24 FPS, движение на видео может казаться «рваным».

Однако, если у светодиодной системы отображения низкая частота обновления, то даже при идеальном совпадении FPS контента и камеры (например, 60 и 60), на записи все равно будут полосы. Таким образом, Frame Rate отвечает за плавность движения, а Refresh Rate - за отсутствие полос в кадре.

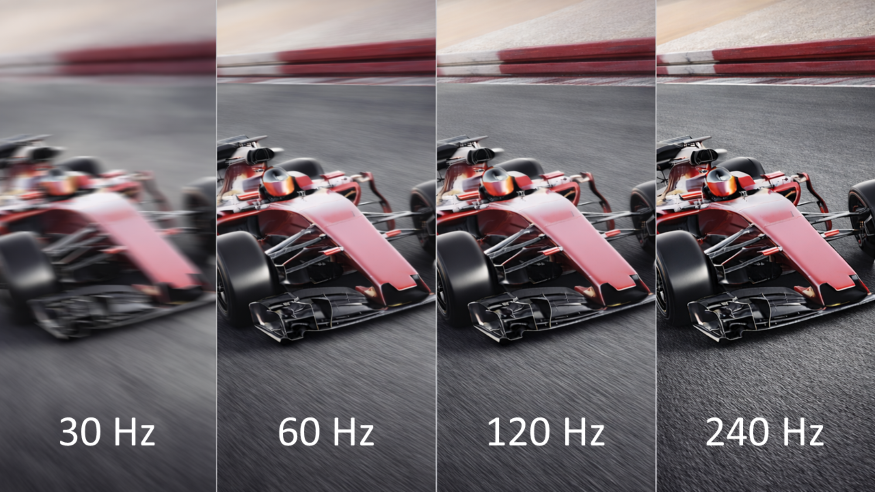

Высокая частота кадров - новые возможности виртуального производства.

Поддержка видеопроцессором LED экрана 120 Гц и более FPS позволяет реализовать ряд уникальных технологий, существенно расширяющих потенциал студии и пост-продакшн:

• Мульти-камерная и мульти-экранная съемка (Frame Remapping): Одна или несколько камер могут совместно снимать светодиодный дисплей. При этом каждая из них фиксирует собственный контент с правильной перспективой, либо одна камера фиксирует два разных видеоряда.
• "Страховочный" зеленый экран: Съемка одной сцены с виртуальным и хромакей фонами одновременно, для внесения изменений и реализации новых идей на этапе пост-производства.
• Локализация и мультиязычное вещание: Проведение прямого эфира с демонстрацией контента с индивидуальными элементами для различных целевых аудиторий (региональная реклама, субтитры на разных языках и т. д.).
• Борьба с размытием (Motion Blur): Вставка в видеопоток дополнительных черных кадров (Dark Time Insertion) для уменьшения размытия в динамичных сценах и получения более четкой картинки.
• Удвоение кадров (Motion Interpolation): Cоздание новых промежуточных изображений между существующими кадрами для искусственно повышения FPS входного сигнала, улучшения плавности, детализации и комфорт просмотра.

Подробная информация о многокамерной съемке на LED экранах



3. Режим (частота) сканирования (Scan Mode / Rate)

Режим сканирования - техническая характеристика студийных светодиодных дисплеев, критически важная для работы с камерами, о которой часто забывают. Она обозначается дробью: 1/8, 1/16, 1/32 и так далее.

Внутри каждого модуля LED экрана размещаются микросхемы (драйверы), управляющие светодиодами. Установить отдельный драйвер на каждый пиксель дорого и технически сложно. Поэтому используется метод мультиплексирования: одна микросхема управляет несколькими рядами LED чипов. Переключение строк происходит настолько быстро, что человеческий глаз видит цельную картинку.

Например:

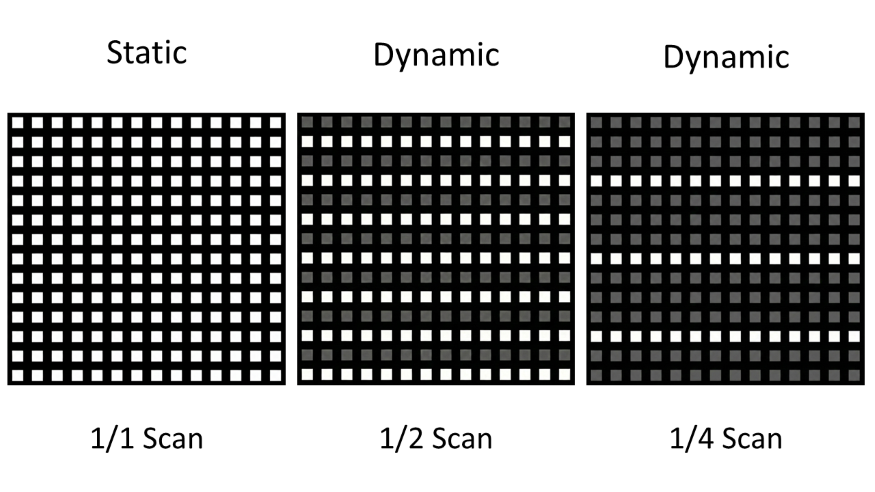

• Режим 1/4: Один драйвер обслуживает каждый четвертый ряд светодиодов. Фактически, в любой момент времени реально светится только 1 строка из 4.

• Режим 1/1 (статическое сканирование): В любой момент времени светятся все пиксели LED экрана одновременно. Это самое эффективное для XR, ТВ и кино студий решение, при котором линии сканирования и дефекты съемки отсутствуют. Техническое воплощение Static Scan является дорогостоящей и сложной задачей, которая реализована сегодня, только у перспективных моделей AOTO.

Почему низкий Scan Rate критически важен?

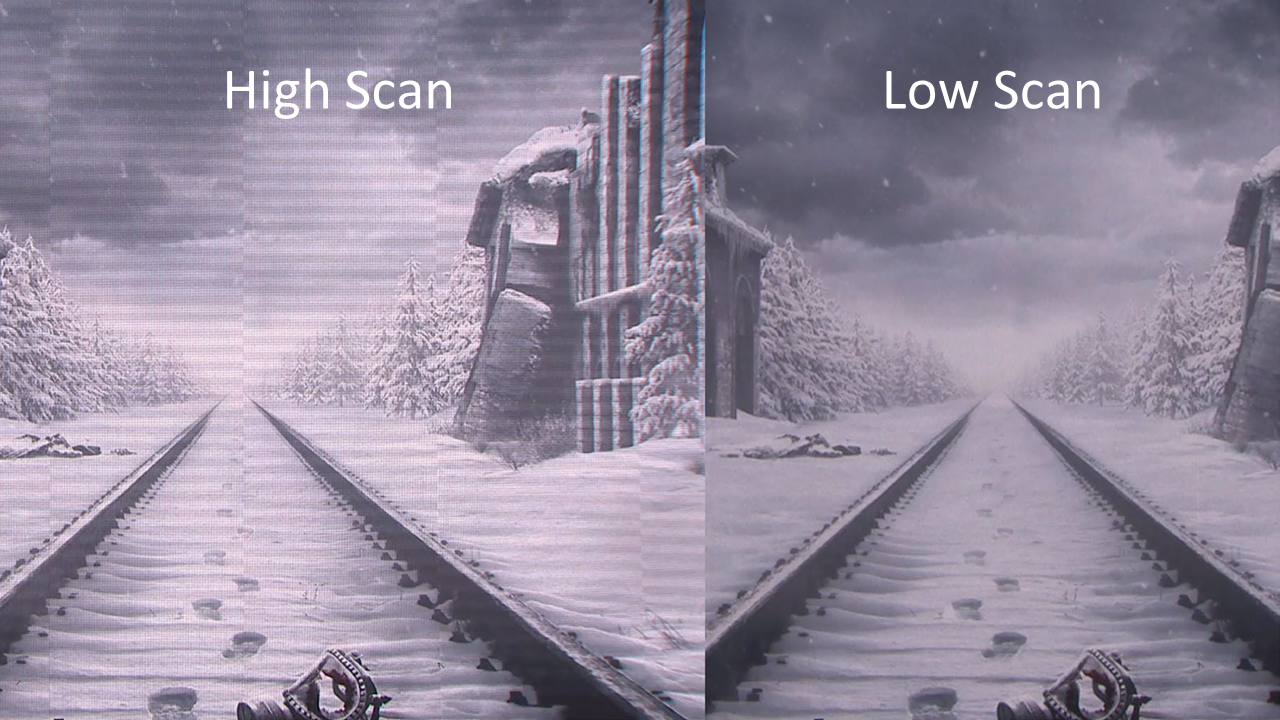

Частота сканирования напрямую влияет на стабильность изображения при работе LED экрана с камерами. Чем ниже Scan Rate, тем меньшее пространство занимают полосы сканирования и тем больше времени светодиод горит в каждом цикле.

Низкий скан (1/18 и меньше):

• Гарантирует, что кадр всегда будет полностью проэкспонирован (особенно важно для камер с Global Shutter).

• Способствует устранению полос, артефактов «лесенки» и визуального шума при быстром панорамировании и движении камер.



4. Практические рекомендации

4.1. Критерии выбора светодиодных систем отображения для XR и ТВ студий:

Понимание технологических решений и рабочих процессов позволяет правильно подобрать параметры LED экранов, максимально соответствующее требованиям современного виртуального-, телевизионного- или кино-производства. Для получения качественного контента необходимо следовать базовым правилам:

• Частота обновления (Refresh Rate): Для студий используются светодиодные дисплеи с высокой частотой обновления:
• 3840 Гц минимум для телетрансляций и видеосъемки.
• 7680 Гц минимум для виртуального продакшена (XR)

• Частота (режим) сканирования (Scan Rate / Mode): Для корректной работы LED экрана с камерами необходимы минимальные показатели:
• 1/18 и ниже для качественного взаимодействия со съемочным оборудованием.
• 1/8 и ниже для сложных проектов экспертного уровня (виртуальное производство, киноиндустрия).

• Частота кадров (Frame Rate / FPS): Поддержка120 и более Гц обеспечивает профессиональные характеристики съемочного процесса:
• Плавное движение в кадре и высокая детализация (особенно для динамичных сцен).
• Полная реализация технологий виртуального производства: Мульти-камерная и мульти-экранная съемка, "страховочный" зеленый экран, локализация контента и мультиязычное вещание, устранение размытия и удвоение кадров изображения.

• Базовый тест на студийное применение LED экрана: Светодиодный дисплей не пригоден для профессиональной работы со съемочным оборудованием если при стандартной выдержке (1/50 или 1/100) камера фиксирует полосы и артефакты на изображении.



4.2. Синхронизация камер и LED экранов в студии:

Даже для съемки светодиодного дисплея с высокими характеристиками важно правильно настроить камеру, чтобы избежать конфликта частот.

• Genlock: В профессиональных студиях используется генератор опорного сигнала, который синхронизирует работу устройств (видеосервер, LED экран и съемочное оборудование) с точностью до миллисекунды.

• Выдержка (Shutter Speed): Выдержка камеры должна быть кратна частоте обновления светодиодного дисплея. Как правило, используют правило «180 градусов» (выдержка вдвое больше частоты кадров), но если полосы остаются, выдержку увеличивают (например, до 1/50 при 25 кадрах).

• Fine Shutter / Scanline Sync: В современных камерах (например, Sony или ARRI) есть функция подстройки выдержки с точностью до десятичных долей, что позволяет идеально подстроится под фазу LED экрана и убрать полосы.

Алгоритм настройки студийного оборудования для многокамерной съемки



5. Заключение

Качество изображения и эффективность использования светодиодных объемов в виртуальном, телевизионном, кино и видео производстве зависят не только от разрешения или шага пикселей.

Для съемки LED экрана камерой крайне важны частотные характеристики и синхронизация студийного оборудования и контента. Высокий Refresh Rate и низкий Scan Rate избавляют от мерцания, полос, дефектов визуализации, обеспечивают запас яркости и чистоту теней. Высокий Frame Rate (FPS) отвечает за плавность движения и высокую детализацию, а также позволяет реализовать специфические технологии виртуал продакшн.

Инвестиции в светодиодные дисплеи с точно подобранными параметрами гарантируют безупречное качество контента, как вживую, так и на записи, стабильную работу, высокую производительность и быструю окупаемость студии.
