Многокамерная съемка: XR LED процессор AOTO ATLVC-X4
Что такое Frame Remapping?

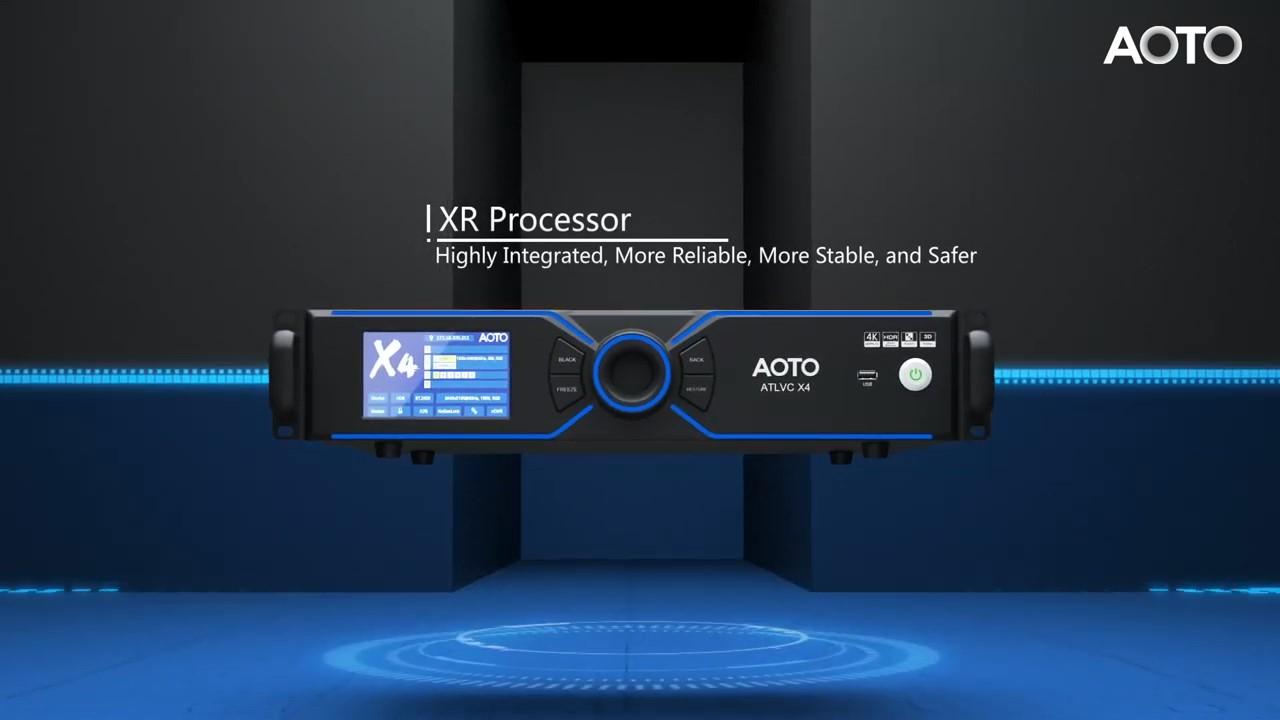

AOTO ATLVC-X4 - видеопроцессор, эксклюзивно разработанный для виртуальных и телевизионных студий, оснащенных светодиодными объемами, обладает уникальным набором инновационных функций, которые значительно расширяют возможности медиа-производства и постпродакшн.
Ограничения классических XR студий, состоит в том, что контент на LED экране рендерится и воспроизводится с верной перспективой (Параллакс эффект) лишь для одной камеры. При добавлении новых камер, снимающих с иных ракурсов, их фон визуально искажается, нарушая реалистичность сцены, что разрушает эффект погружения в виртуальное пространство.

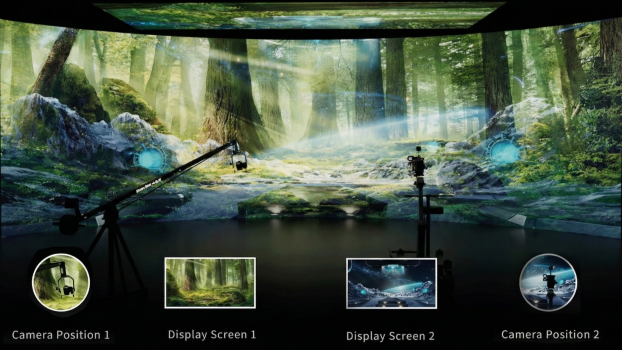

Технология AOTO Frame Remapping позволяет нескольким (мульти-камерная съемка) или одной (мульти-экранная съемка) камерам фиксировать разный динамичный или статичный материал на одном и том же физическом светодиодном дисплее одновременно. При этом картинка, которую видит каждая камера, имеет свою правильную, уникальную перспективу.
Для человеческого глаза изображения на светодиодном дисплее XR студии могут казаться наложенными друг на друга, однако, синхронизированные с системами отображения, с помощью процессора ATLVC-X4 и Genlock генератора с определенным фазовым сдвигом, камеры точно захватывают, предназначенный каждой из них, индивидуальный поток контента с корректной реализацией эффекта параллакса.
Frame Remapping от AOTO решает проблему искажений при многокамерной съемке следующим образом:
Технология использует высокие частоту обновления и частоту кадров современных LED экранов. Вместо того чтобы показывать один видеопоток, процессор "чередует" изображения из разных источников с невероятной скоростью.
• Умножение частоты кадров: XR видеопроцессор ATLVC-X4 объединяет несколько потоков контента (60 FPS каждый) в один выходной сигнал с высокой частотой кадров (120+ FPS) для вывода на светодиодные поверхности виртуального павильона.
• Синхронизация затвора: Камеры студии индивидуально настраиваются через смещение фазы, с использованием Genlock. Затвор открывается строго в момент показа "своего" кадра на светодиодном дисплее.
• Индивидуальная перспектива: В итоге каждая камера фиксирует уникальный фон LED экрана, с правильным эффектом параллакса, создавая реалистичный, объемный контент в виртуальном 3D пространстве.
Ключевые сценарии использования и преимущества.
Функция Frame Remapping видеопроцессора AOTO ATLVC-X4 решает ряд фундаментальных проблем в XR и Virtual Production (VP).
• Многокамерная съемка: Каждая камера видит свой собственный рендер заднего плана с корректной перспективой, что позволяет снимать одну сцену с использованием разных ракурсов, перемещений и планов, существенно повышая эффективность медиа-производства.
• "Страховочный" зеленый экран: Запись виртуального фона на светодиодном дисплее параллельно с зеленым (синим) экраном дает возможность использовать видеоряд с хромакеем на этапе пост-производства для внесения изменений и реализации новых творческих идей.
• Локализация и мультиязычное вещание: При проведении прямого эфира, осуществляется демонстрация одного контента с индивидуальными элементами для каждой целевой аудитории (региональная реклама, субтитры на разных языках и т. д.).
• Борьба с размытием (Motion Blur): В видеопоток можно вставлять черные кадры. Это техника, известная как Dark Time Insertion, помогает уменьшить размытие в динамичных сценах и сделать картинку более четкой.
• Удвоение кадров (Motion Interpolation): Cоздание новых промежуточных изображений между существующими кадрами искусственно повышает частоту кадров входного сигнала, что улучшает плавность, четкость и комфорт просмотра.
Технические требования к оборудованию.
Для реализации и эффективного применения функции Frame Remapping требуется строгая совместимость студийной аппаратуры, узкоспециализированные светодиодные дисплеи, системы управления, камеры и ПО.
• LED экраны: Светодиодные панели должны обладать высокой частотой обновления (7680 Гц), так как, для безупречной работы в режимах мульти-камерной или мульти-экранной съемки , необходимо двух или трехкратное увеличение потока данных для воспроизведения.
AOTO Electronics предлагает широкий ассортимент нишевых LED кабинетов, для оснащения виртуальных студий: RM, DL и U-XR серии.
• LED видеопроцессор: AOTO ATLVC-X4 со стандартной прошивкой: поддержка частоты кадров 250 FPS, технологии синхронизации Genlock и сверхнизкой задержки (Ultra Low Latency).
• Камеры: Режим Frame remapping совместим с различными моделями профессиональных камер (RED V-Raptor X, Sony Venice, ARRI Alexa и прочие), оснащенных функциями синхронизации затвора (Shutter Sync) и Genlock.
Варианты конфигураций съемки.
• Одна камера + HFR: Камера с высокой частотой кадров (HFR) снимает два потока на одном светодиодном дисплее одновременно, что позволяет получить и финальную картинку, и хромакей-версию за один дубль на одной камере.
• Две и более камеры: Каждая камера видит на LED экране свой контент (разные ракурсы или фоны), одновременно захватывая сцену с разных точек обзора (например, крупный план и общий план). Это дает возможность переключаться между кадрами в прямом эфире или на этапе монтажа, создавая динамичное видео без необходимости переставлять оборудование или снимать новые дубли.
• Гибридный режим: Совмещение виртуального заднего плана и маскирующих слоев (матовый фон) обеспечивает максимальную гибкость для пост-продакшна и позволяет достичь высокого качества визуальных эффектов.
Выводы.
Frame Remapping - это высокоэффективный инструмент, существенно повышающий рентабельность (ROI) и творческие возможности виртуальной студии.
XR видеопроцессор AOTO ATLVC-X4 дает возможность создавать, на базе современных LED экранов, высококачественный, реалистичный и динамичный контент, значительно оптимизируя при этом производственный процесс. Технология многокамерной съемки позволяет исправлять ошибки и генерировать новые сцены на этапе пост-продакшн, существенно снижая расходы времени, трудозатрат и финансов при организации Virtual Production полного цикла.
